工业用一体化温度传感器是由:热电偶,热电阻, 双金属温度计等电子单元组成。
概述

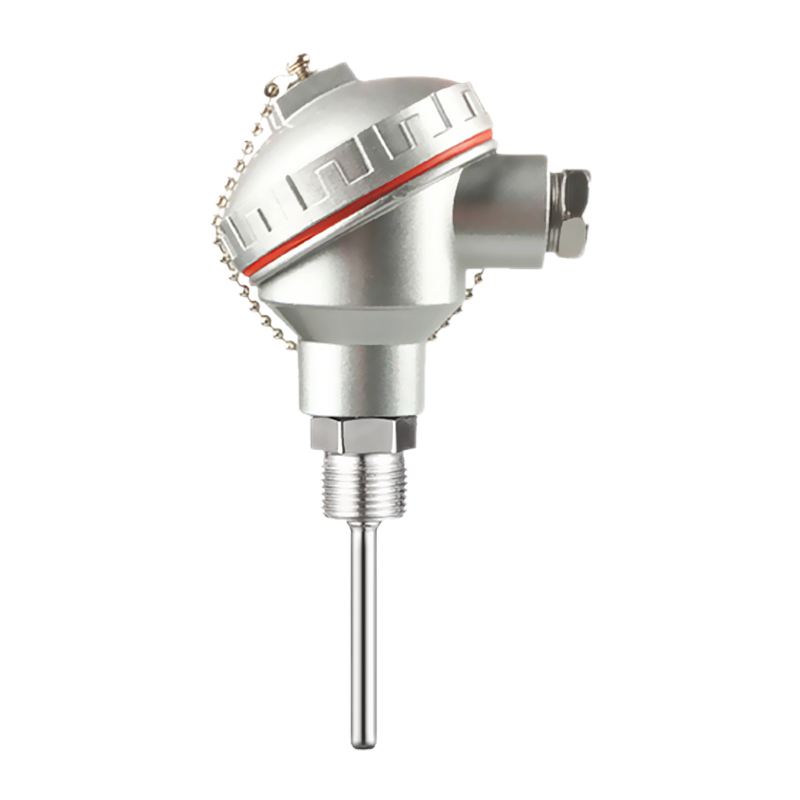

全不锈钢一体化温度传感器(1张)
一体化温度传感器(1张)
热电阻等温度传感器探头相链接并将温度变送器模块安装在接线盒内，从而形成一体化的温度传感器。一体化温度传感器一般分为热电阻和热电偶,双金属温度计等三种。
一体化的温度传感器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
分类
一体化温度传感器一般可以分为三种：一种是将直流信号Vi线性的转换成4~20mA直流电流或1~5V的直流电压输出的直流毫伏温度传感器，另两种是分别与热电偶和热电租相配合的，将温度信号t线性的转换成统一的4~20mA直流电流信号l。和1~5V直流电压信号V。输出的热电偶温度传感器和热电阻温度传感器。 [1]
工作原理
一体化的温度传感器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化的温度传感器的输出为统一：0-5V,0-10V,4～20mA信号；可与微机系统或其它常规仪表匹配使用。也可用户要求做成防爆型或防火型测量仪表。
温度变送器模块为24V供电、二线制和三线制的一体化的温度传感器。产品采用进口集成电路，将热电阻或热电偶的信号放大，并转换成4-20mA的输出电流,或0～5V的输出电压。其中铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量，克服了冷凝水对测温所带来的影响.
技术指标
类别:模块式温变,一体化温变
准确度: 0.2%F.S 0.5%F.S
热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输出:二线制 4-20mA DC 或者三线制 4-20mA DC
使用温度:-25-85 ℃（一体化 LCD 表头时 0-60 ℃）
温度影响: ≤0.05%/ ℃
湿度:5-95%RH
现场显示: 1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度:0.5 级指针式： 2.0 级
负载能力:< 600 Ω （额定负载 250 Ω ）
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃时，变送器和现场显示仪表可采用分离（隔离）式安装。
防爆等级： dIIBT4 、 dIIBT5 ,CT4,CT6
防护等级： IP54,IP65,IP68
